Монтаж стационарной антенны DIAMOND CP-22E





Радиосвязь



Охранная сигнализация



Пожарная сигнализация



Гос. регистрация, лицензии



Нормативные документы



Радиостанции



Антенны



Аккумуляторы



Запасные части



Аксессуары



Кабель



Технологические советы



Распродажа



Прайс лист



Ссылки







Стационарная антенна для удобства транспортировки разобрана на 2 части.

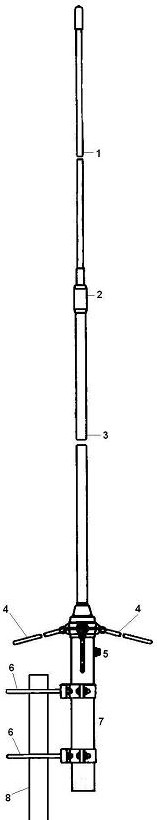

Для сборки вибратор антенны (1) соединяется с муфтой (2) двумя винтами, входящими в комплект антенны.

Три противовеса (4) вкручиваются в посадочные места (видно на рисунке) и контрятся гайками.

Открутив болт (5), снимается трубчатое основание антенны (7).

Через трубчатое основание (7) пропускается коаксиальный кабель и разъём коаксиального кабеля вкручивается в разъём антенны. После этого деталь (7) ставится на место и закрепляется болтом (5).

Антенна крепится к любой металлической вертикальной трубе (8), диаметром от 32 до 60 мм с помощью скоб (6).



ВАЖНО! Коаксиальный кабель, выходящий из детали (7) антенны, крайне желательно закрепить на трубе (8) для того, чтобы вес кабеля не вызвал деформации и повреждения разъёма антенны.

Труба мачты (8) не должна касаться противовесов антенны (4).

Коаксиальный кабель, идущий от стационарной антенны, с помощью коаксиального разъема включается в ответную часть разъёма стационарной радиостанции, расположенный в ее задней части.

ВНИМАНИЕ! Включение и использование радиостанции без антенны может привести к выходу ее из строя и дорогостоящему ремонту.



ВАЖНО! Вблизи установленной стационарной антенны не должно быть металлических предметов, других антенн, металлических мачт. Важно антенну расположить ВЫШЕ окружающих ее металлических предметов, которые могут мешать нормальной работе антенны и значительно уменьшать дальность радиосвязи.



ВАЖНО! При прокладке коаксиального кабеля от стационарной антенны до радиостанции важно не перегибать и не сминать кабель. Из-за этого могут возникнуть значительные потери при приеме и передаче высокочастотного сигнала.
