Монтажные работы описаны на примере врезной автомобильной антенны российского производства. Общие процедуры аналогичны для монтажа антенн других производителей.



Антенна соединяется с радиостанцией коаксиальным кабелем через коаксиальные разъемы.



ВНИМАНИЕ! Включение и использование радиостанции без антенны может привести к выходу из строя радиостанции и дорогостоящему ремонту!



В центре крыши автомобиля сверлится отверстие, диаметром 12 мм.

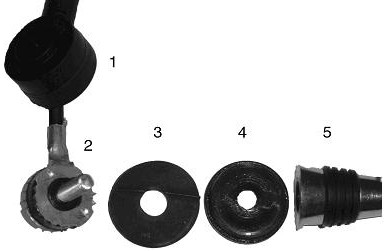

В это отверстие из салона (предварительно отогнув внутреннюю обшивку), вставляется деталь (2) таким образом, чтобы пластиковая фаска детали (2) не допускала электрического контакта болта детали с корпусом автомобиля. Металлическая обойма детали (2) должна обеспечивать надежный электрический контакт с металлом крыши автомобиля, т.к. поверхность крыши автомобиля является частью антенны. С внешней стороны крыши автомобиля на болт детали (2) одевается резиновая прокладка (3), пластиковая шайба (4) и накручивается конусное основание антенны (5). После сборки крепления антенны, на деталь (2) с внутренней стороны салона автомобиля одевается пластиковая защита (1). После монтажа антенны важно проверить отсутствие электрического замыкания детали (5) и центрального проводника коаксиального кабеля на корпус автомобиля.
